Descrizione dei prodotti

Gli scambiatori di calore a piastre per SOFC/SOEC svolgono un ruolo importante nei sistemi di celle a combustibile a ossido solido o celle di elettrolisi a ossido solido (SOFC/SOEC) poiché aiutano a trasferire in modo efficiente il calore tra la pila di celle a combustibile e i flussi di carburante/aria. Questi scambiatori sono generalmente costituiti da più strati di piastre sottili e ondulate con un'ampia superficie per massimizzare il trasferimento di calore. Sono altamente efficienti, compatti e facili da pulire e mantenere. Gli scambiatori di calore a piastre possono anche essere progettati su misura per soddisfare requisiti applicativi specifici, rendendoli altamente versatili. Nel complesso, questi scambiatori offrono un modo affidabile ed efficiente per gestire l'energia termica in un sistema SOFC/SOEC, contribuendo alle sue prestazioni e affidabilità complessive.

Specifica

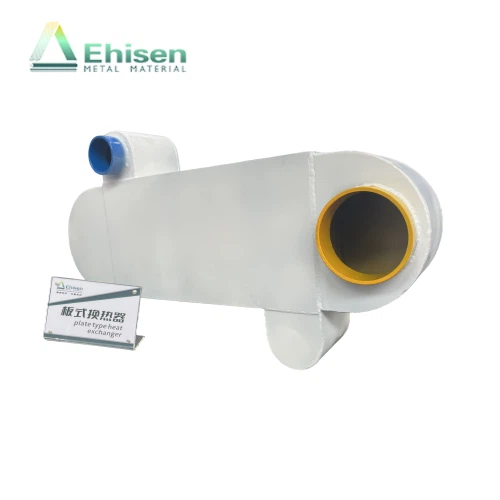

Scambiatore di calore a piastre per SOFC/SOEC
Efficienza termica (in%)	>95
Efficienza elettrica (in %)	>65
Materiali usati	Inconel 600 e altre leghe a base di nichel ad alta resistenza al calore, ecc.
Metodo di saldatura	Saldatura per diffusione, brasatura, ecc.
Configurazione del flusso	Piatto dell'aletta
Temperatura ambiente massima (in gradi)	1000
Caduta di pressione (in kPa)	＜5
Posizione di importazione ed esportazione	Personalizzato in base alle esigenze del cliente

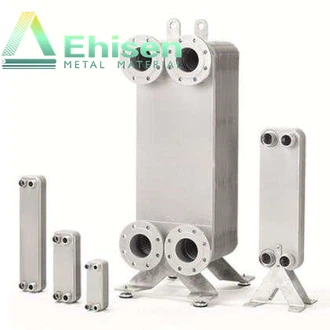

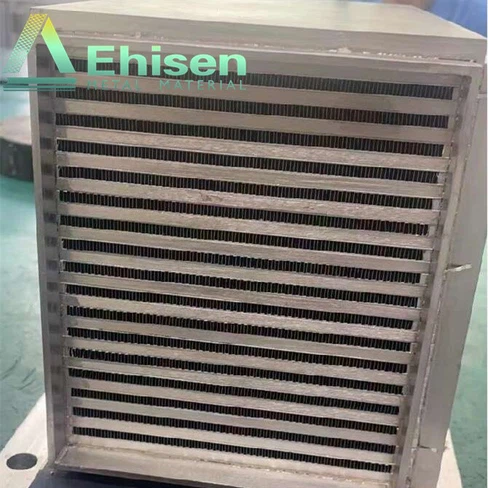

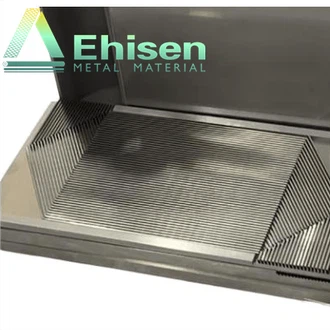

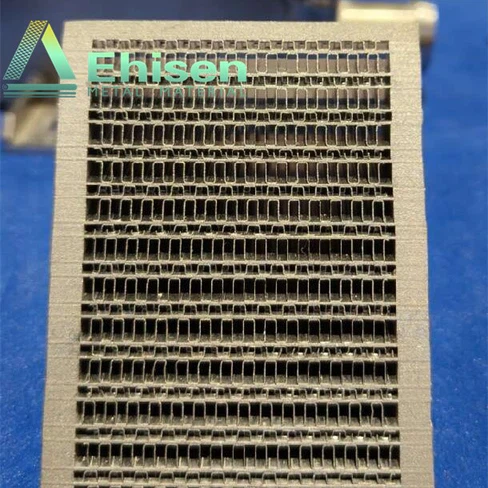

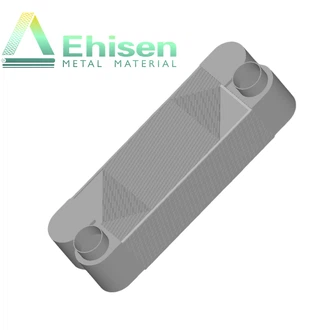

sofc heat exchanger SOEC Plate Heat Exchanger Plate Heat Exchanger Structure1

Caratteristica

Ottima selezione delle materie prime

Inconel 600

Norma: ASTM B166 (forgiatura)

ASTM B168 (lastra/lamina)

ASTM B166 (bar)

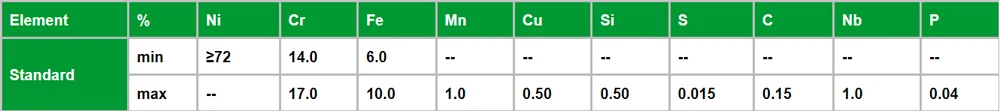

Componenti Elementali:

Inconel 600

Inconel 600 è una lega rinforzante in soluzione solida a base di nichel-cromo-ferro con eccellente resistenza alla corrosione e all'ossidazione ad alta temperatura. È altamente versatile con eccellenti proprietà di saldatura e lavorazione a freddo e caldo. Possiede una resistenza soddisfacente alle alte temperature inferiori a 700 gradi e un'elevata duttilità. La sua resistenza può essere migliorata attraverso la lavorazione a freddo.

Materiale e processo di produzione:

1. Prodotto da materie prime (piastre in lega a base di nichel ad alta temperatura, fogli), la qualità può essere controllata dalle materie prime.

2. Sono disponibili più stampi per corridori per aiutare i clienti a risparmiare sui costi.

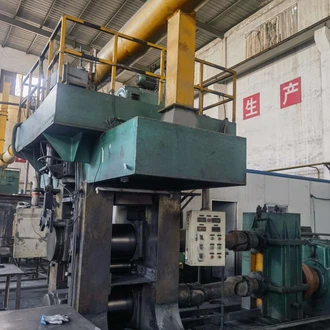

3. Molti anni di esperienza nella produzione di lamiere, controllano rigorosamente la tolleranza dimensionale e la planarità delle lamiere.

4. Ricca esperienza di saldatura e rigorose condizioni di prova di tenuta all'aria.

Progettazione personalizzata:

1. Personalizza le dimensioni e la posizione dell'interfaccia.

2. Regolazione flessibile delle dimensioni dell'area di scambio termico per garantire la tenuta della struttura di scambio a piastre.

3. Possiamo fornire una serie completa di soluzioni di progettazione basate sui dati di scambio termico.

4. Fornire diagrammi di dati di simulazione di progettazione e parametri tecnici.

Progetti accettabili:

Scambiatori di calore a piastre utilizzati in sistemi SOFC/SOEC di diverse potenze, soluzioni progettuali per scambi a piastra singola e sistemi completi di scambio termico.

Vantaggio

1,20 anni di esperienza nella produzione di materiali metallici.

2. Il materiale di base garantisce le elevate proprietà di trazione del nastro in lamina, la struttura del canale di flusso delle alette è stabile ed è resistente agli urti.

3. Le partizioni ad alta planarità e le barre chiave di supporto garantiscono l'affidabilità della saldatura.

4. Il trasferimento di calore e la caduta di pressione possono essere regolati in base ai materiali utilizzati.

5. Le dimensioni e le posizioni di ingresso e uscita dello scambiatore di calore a piastre possono essere personalizzate in base alle condizioni esistenti del cliente.

6. L'efficienza dello scambio termico e la caduta di pressione possono essere ottenute regolando il canale di flusso e l'area di scambio termico.

7. Il prodotto è adatto per sistemi SOFC e SOEC.

8. Il prodotto ha superato i test di applicazione del mercato (sistema SOFC da 20KW ~ 200KW) e non ha obiezioni sulla qualità.

9. Avere la capacità di collaborare con la progettazione e fornire informazioni complete sul piano di progettazione.

Confronto tra diversi processi di saldatura negli scambiatori di calore a piastre con canale a doppio flusso

Metodo di brasatura

Metodo di saldatura per diffusione

La brasatura è un processo che prevede il riscaldamento delle piastre ad alta temperatura utilizzando un metallo d'apporto. Il metallo d'apporto si scioglie e scorre nel giunto, formando un forte legame tra le piastre. La brasatura fornisce una tenuta ermetica e a prova di perdite resistente alla corrosione.

D'altra parte, la saldatura per diffusione è un processo di saldatura allo stato solido. Senza introdurre materiale di riempimento, le piastre vengono riscaldate ad alta temperatura sotto pressione. Questa tecnica consente la formazione di un forte legame tra le piastre senza danneggiare la finitura superficiale o le proprietà del materiale. È noto che la saldatura per diffusione fornisce giunti ad alta resistenza che sono altamente resistenti alla corrosione.

Nel complesso, sia la brasatura che la saldatura per diffusione offrono vantaggi che le rendono ideali per diverse applicazioni. La brasatura è nota per la sua tenuta ermetica e a prova di perdite ed è spesso utilizzata in applicazioni in cui la resistenza alla corrosione è importante. Al contrario, la saldatura per diffusione offre giunti con maggiore resistenza ed è adatta per applicazioni che comportano alta pressione o stress elevato.

Applicazioni

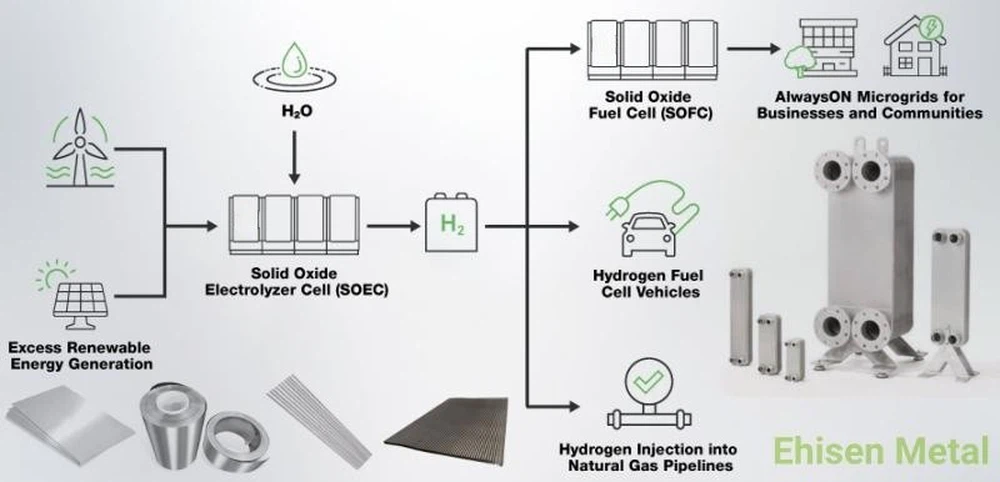

SOFCSOEC1

Imballaggio e spedizione

Confezionamento sottovuoto e avvolto con carta impermeabile

Contrassegnare il pacchetto con il numero di parte e la revisione

Circondato da schiuma e poi messo in una scatola di compensato

Sigillato e riparato

Domande frequenti

D: Che cos'è uno scambiatore di calore a piastre e in che modo apporta vantaggi ai sistemi SOFC/SOEC?

R: Lo scambiatore di calore a piastre per SOFC/SOEC è un dispositivo che trasferisce l'energia termica da un fluido a un altro. È un componente essenziale per i sistemi SOFC/SOEC poiché aiuta a mantenere le temperature operative ottimali, aumentando l'efficienza e l'affidabilità del sistema.

D: Come funziona uno scambiatore di calore a piastre in un sistema SOFC/SOEC?

R: Lo scambiatore di calore a piastre funziona separando due fluidi attraverso piastre sottili e trasferendo l'energia termica tra di loro. Le piastre sono progettate per massimizzare la superficie, garantendo un trasferimento di calore ottimale e un funzionamento efficiente del sistema SOFC/SOEC.

D: Quali sono i vantaggi degli scambiatori di calore a piastre nei sistemi SOFC/SOEC?

R: Gli scambiatori di calore a piastre sono compatti, leggeri ed economici. Offrono un modo efficiente per trasferire il calore tra i fluidi e sono ideali per l'uso in una varietà di diverse applicazioni SOFC/SOEC.

D: È necessario sostituire lo scambiatore di calore a piastre durante l'uso?

R: No, in circostanze normali, la durata dello scambiatore di calore a piastre SOFC/SOEC è di 8~10 anni.

D: Posso richiedere altri materiali per lo scambiatore di calore a piastre?

R: Consiglieremo i materiali in base ai parametri di trasferimento termico e possiamo anche personalizzare la lavorazione in base alle vostre esigenze.
